同步带轮

同步带轮

2018-12-05 09:51:31

同步带轮

同步带轮,顾名思义就是与同步带相匹配,由同步带来带动的零件,同步带轮一般是由钢,铝合金,铸铁,黄铜,等材料制造而成。同步带的内孔有圆孔,D形孔,锥形孔等多种孔。同步带的表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。

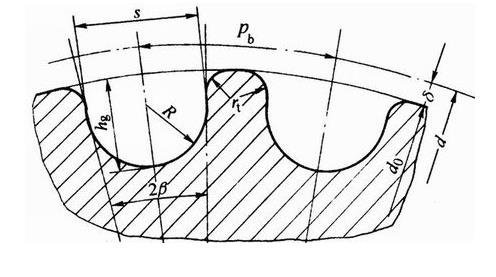

同步带轮的几个重要参数:

节圆直径:Dp 齿数 : Z圆周率:∏ 同步带轮实际外圆直径:D节顶距:δ

节距:Pb

以节距3mm齿数36齿的XL型同步带轮为例计算同步带轮的相关参数

同步带轮的节圆直径Dp计算:     Dp=Pb×Z/∏ =3x36/3.1415926=34.38

同步带轮实际外圆直径De计算

XL的节顶距是0.508

De= Dp-2δ=34.38-2x0.508=33.32
